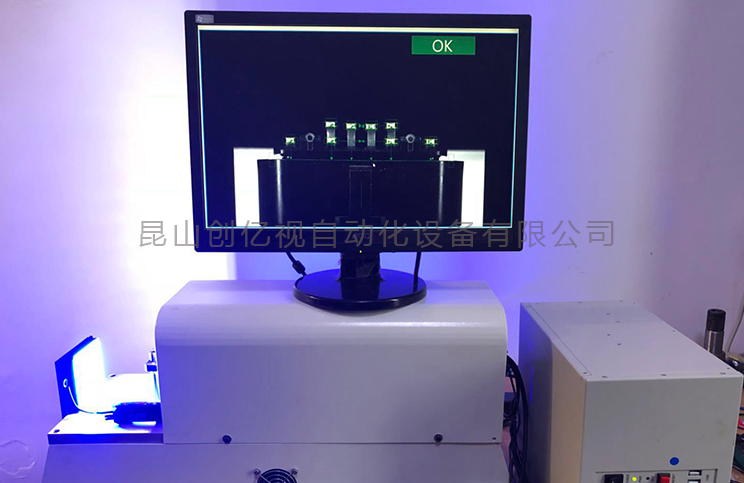

機器ccd視覺檢測設備相機的CCD視覺檢測與CMOS區別

ccd視覺檢測設備和CMOS是現在普遍采用的兩種圖像工藝技術，它們之間的主要差異在于傳送方式的不同，用過相機的人肯定對這兩個名詞不會陌生，可是對它們之間的性能區別，卻并不是很了解。這里將做簡單的比較說明。

　　1、噪聲差異：由于CMOS的每個感光二極管都需要搭配一個放大器，若以百萬像素計算的話，那就需要上百萬個的放大器，然而放大器屬于模擬電路，很難讓所得的每個結果都保持一致。而CCD只需要一個放大器放在芯片邊緣，與CMOS相比，它的噪聲相對減少很多，大大提高了圖像品質。

　　2、耗電量差異：CMOS采用主動式圖像采集方式，感光二極管所產生的電荷會直接由旁邊的電晶體放大輸出；而CCD為被動式采集方式，必須外加12~18V的電壓以使每個像素中的電荷移送到傳輸通道。因此CCD就必須設計更精密的電源線路和耐壓強度，這樣使得CCD的耗電量遠遠高出CMOS，根據計算CMOS的耗電量僅是CCD的1/8~1/10。

　　3、分辨率差異：由于CMOS的每個像素都比CCD復雜，且其像素尺寸很難達到CCD的水平，因此，當我們比較相同尺寸的CCD與CMOS時，CCD的分辨率通常會優于CMOS傳感器的水平。例如，維視數字圖像技術有限公司生產的4.40μm*4.40μm像元大小的CCD相機分辨率為1628*1236，而5.2μm*5.2μm像元大小的CMOS相機分辨率為1280*1024，對比結果明顯得出：同尺寸大小，CCD的分辨率要高于CMOS，也就是說成像質量要優于CMOS。

　　4、靈敏度差異：因為CMOS信號是以點為單位的電荷信號，而CCD是以行為單位的電流信號，讀取信號時 CMOS是點直接讀取信號，CCD則是行間接讀取信號，因此在像素尺寸相同的情況下，CMOS的靈敏度要低于CCD。

　　5、成本差異：由于CMOS與現有的大規模集成電路生產工藝相同，可以一次全部整合周邊設施到傳感器芯片中，大大節省了外圍芯片的成本；而CCD采用電荷傳遞的方式輸出數據，只要其中有一個像素傳送出現故障，就會導致一整排的數據無法正常傳送，因此控制CCD的成品率比CMOS困難許多，因此，CCD的制造成本就相對高于CMOS傳感器。
